Guličkové ložiská s hlbokými drážkami: Komplexný sprievodca typmi, aplikáciami a údržbou

Úvod do guľkových ložísk s hlbokými drážkami

Vo svete strojárstva a rotačných strojov je len málo komponentov takých základných a široko používaných ako guľkové ložiská s hlbokými drážkami . Títo neospevovaní hrdinovia pohybu sú neoddeliteľnou súčasťou nespočetných zariadení, od jednoduchých domácich spotrebičov až po zložité letecké systémy. Známe svojou jednoduchosťou, všestrannosťou a efektívnosťou, guľkové ložiská s hlbokými drážkami sú najbežnejším typom valivé ložisko , trieda mechanických komponentov navrhnutá na zníženie trenia a nosných zaťažení.

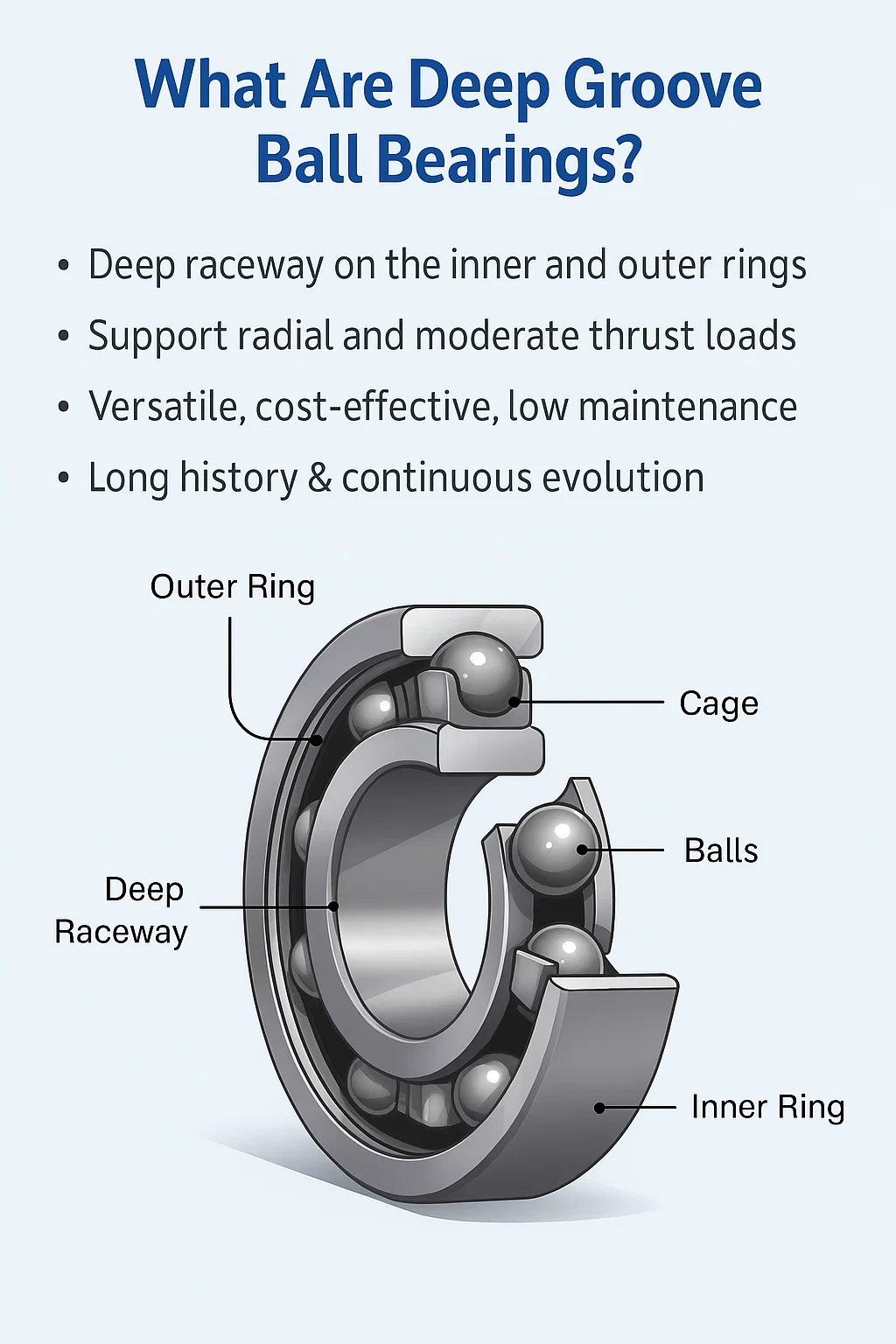

Čo sú to guľkové ložiská s hlbokou drážkou?

A guľkové ložisko s hlbokou drážkou je typ ložisko ktaleboý má hlbokú, neprerušovanú obežnú dráhu na vnútalebonom aj vonkajšom krúžku. Táto obežná dráha má polomer o niečo väčší ako polomer guľôčok, čo umožňuje ložisko zvládnuť oboje radiálne zaťaženie (sila kolmá na hriadeľ) a mierna ťahové zaťaženie or axiálne zaťaženie (sila rovnobežná s hriadeľom). Medzi základné komponenty patrí vnútorný krúžok, vonkajší krúžok, súprava presnosti guľkové ložiská a klietka na udržanie loptičiek správne rozmiestnených a vedených. Tento dizajn zaisťuje plynulé a efektívne otáčanie, minimalizuje trenie a straty energie.

Kľúčové vlastnosti a výhody

Široké používanie guľkové ložiská s hlbokými drážkami je dôkazom ich výnimočných vlastností a výhod.

• Všestrannosť: Ich jedinečný dizajn obežnej dráhy im umožňuje efektívne podporovať oboje radiálne zaťaženie a významný stupeň ťahové zaťaženie , vďaka čomu sú vhodné pre širokú škálu ložisko applications .

• Vysokorýchlostná schopnosť: S nízkym koeficientom trenia, tieto ložiskos sú ideálne pre vysokorýchlostnú prevádzku.

• Nákladová efektívnosť: Sú jedným z najvyrábanejších ložisko types , čo sa premieta do vysokej úrovne štaardizácie a nižších nákladov v porovnaní s inými špecialitami ložiskos .

• Nízka údržba: Veľa guľkové ložiská s hlbokými drážkami sú k dispozícii v utesnených alebo tienených verziách, vopred namazané na celú dobu životnosti, vyžadujú len málo alebo žiadne ložisko maintenance .

• Tichá prevádzka: Ich precízna konštrukcia zaisťuje plynulé otáčanie, výsledkom čoho je nízka hladina hluku a vibrácií.

Stručná história a evolúcia

Koncept použitia valivých prvkov na zníženie trenia sa datuje po stáročia, pričom prvé návrhy načrtol Leonardo da Vinci. Avšak ten moderný guľkové ložisko ako vieme, začala sa formovať počas priemyselnej revolúcie, keď rástla potreba efektívnejších strojov. The guľkové ložisko s hlbokou drážkou dizajn bol priekopníkom koncom 19. a začiatkom 20. storočia s kľúčovými inováciami zameranými na geometriu obežnej dráhy a presnosť výroby. Postupom času pokroky v ložisko materials , mazanie , a výrobné techniky umožnili vyššiu nosnosť, vyššiu rýchlosť a predĺženú životnosť, vďaka čomu sú robustné a spoľahlivé komponenty, akými sú dnes. Tento vývoj upevnil ich pozíciu ako nenahraditeľnej súčasti takmer v každom odvetví.

Typy guľkových ložísk s hlbokou drážkou

Zatiaľ čo všetky guľkové ložiská s hlbokými drážkami zdieľajú základný dizajn, vyrábajú sa v rôznych konfiguráciách, aby vyhovovali špecifickým požiadavkám rôznych ložisko applications . Pochopenie týchto odlišných ložisko types je rozhodujúce pre výber správneho komponentu pre konkrétnu úlohu. Hlavné rozdiely spočívajú v počte radov guľôčok a typu použitého tesnenia alebo tienenia.

Jednoradové guľkové ložiská s hlbokou drážkou

Toto je najpoužívanejšie a najznámejšie guľkové ložisko typu . Ako už názov napovedá, majú jeden rad guľkové ložiská medzi vnútorným a vonkajším krúžkom. Jeden riadok ložiskos sú vysoko univerzálne, schopné manipulácie s významnými radiálne zaťaženie a vďaka ich hlbokým drážkam obežnej dráhy mierne ťahové zaťaženie v oboch smeroch. Vďaka svojej robustnej a jednoduchej konštrukcii sú vhodné pre širokú škálu použití, od elektromotorov a automobilových komponentov až po elektrické náradie a domáce spotrebiče. Ich nízke trenie a vysokorýchlostné schopnosti z nich robia vynikajúcu voľbu pre väčšinu všeobecných účelov ložisko applications .

Dvojradové guľkové ložiská s hlbokou drážkou

Pre aplikácie ktoré vyžadujú väčšiu nosnosť a tuhosť ako jeden rad ložisko môže poskytnúť, dvojrad guľkové ložisko s hlbokou drážkou je ideálnym riešením. V podstate dva samostatné riadky ložiskos spojené do jedného celku, toto typu obsahuje dva paralelné rady loptičiek. Dvojradový dizajn výrazne zvyšuje ložisko's radiálna a axiálna nosnosť. Širšia podporná základňa tiež poskytuje väčšiu stabilitu a tuhosť, vďaka čomu sú obzvlášť účinné v situáciách, keď je potrebné držať hriadeľ pevne na svojom mieste. Aj keď sú väčšie a špecializovanejšie, sú vynikajúcou voľbou pre ťažké stroje, poľnohospodárske zariadenia a priemyselné čerpadlá, kde je prioritou výkon pri vysokom zaťažení.

Miniatúrne guľkové ložiská

Miniatúrne guľkové ložiská sú špecializované typu z guľkové ložisko s hlbokou drážkou definované ich veľmi malými rozmermi, s vonkajším priemerom menším ako 30 mm. Napriek svojej malej veľkosti sú navrhnuté na rovnakú výšku špecifikácie ako ich väčšie náprotivky. Tieto ložiskos sú kritickými komponentmi v presných prístrojoch a zariadeniach, kde je priestor extrémne obmedzený. Bežné aplikácie zahŕňajú zubné vŕtačky, robotiku, lekárske nástroje, počítačové ventilátory a iné malé mechanické zariadenia. Ich dizajn uprednostňuje nízke trenie a hladkú prevádzku, vďaka čomu sú dôležitou súčasťou miniatúrnych, vysokorýchlostných a presných systémov.

Otvorené, tienené a utesnené ložiská

Ochrana vnútorných komponentov a mazanie je prvoradá pre dlhú životnosť a výkon akéhokoľvek ložisko . Guličkové ložiská s hlbokými drážkami prichádzajú v troch konfiguráciách primárnej ochrany:

• Otvorené ložiská: Toto základné typu nemá žiadne tesnenia ani štíty. Vnútorné komponenty sú odkryté, čo je výhodné pre aplikácie kde ložisko je pravidelne mazané olejom alebo mazivom z externého zdroja alebo pracuje v čistom prostredí. Ponúkajú najnižšie trenie a sú schopné dosahovať najvyššie rýchlosti.

• Tienené ložiská: Tieto sú označené „Z“ (pre jeden štít) alebo „ZZ“ (pre dva štíty). ložiskos majú bezdotykové kovové štíty zalisované do vonkajšieho krúžku. Tieto štíty zabraňujú vniknutiu veľkých častíc ložisko pričom umožňuje únik určitého množstva maziva a ponúka o niečo vyšší limit otáčok ako utesnené ložiská. Sú vhodné do prostredia s minimálnou kontamináciou.

• Utesnené ložiská: Tieto sú označené "RS" (pre jedno gumové tesnenie) alebo "2RS" (pre dve gumové tesnenia). ložiskos majú pružné gumové tesnenie, ktoré sa dotýka vnútorného krúžku. Tento dizajn poskytuje vynikajúcu ochranu proti pevným nečistotám a vlhkosti. Sú predmazané mazivom na celý život a sú obľúbenou voľbou pre ložisko applications v prašnom alebo vlhkom prostredí. Kompromisom je mierne zvýšené trenie, čo má za následok nižší rýchlostný limit v porovnaní s otvoreným alebo tieneným ložiskos .

Pochopenie týchto rozdielov ložisko types a ich špecifické vlastnosti sú prvým krokom k zabezpečeniu úspechu inštalácia a dlhú a spoľahlivú životnosť.

Aplikácie guľôčkových ložísk s hlbokými drážkami

Všestrannosť a spoľahlivosť guľkové ložiská s hlbokými drážkami urobiť z nich základný kameň prakticky v každom odvetví, ktoré sa spolieha na rotačné stroje. Od ťažkých priemyselných zariadení až po produkty každodennej spotreby, tieto základné komponenty sú navrhnuté tak, aby fungovali v širokej škále prostredí. Nasledujú niektoré z najvýznamnejších ložisko applications kde sa ich jedinečné vlastnosti využívajú na optimálny výkon.

automobilový priemysel

Automobilový sektor je hlavným spotrebiteľom guľkové ložiská s hlbokými drážkami . Sú nevyhnutné pre hladkú a efektívnu prevádzku mnohých rotujúcich častí vozidla. Nájdete ich v nábojoch kolies, kde podporujú hmotnosť vozidla a zabezpečujú voľné pretáčanie kolesa s minimálnym trením. Rozhodujúce sú aj vo vnútri prevodoviek a alternátorov, kde zvládajú vysoké otáčky a kombinované radiálne zaťaženie a ťahové zaťaženie generované počas prevádzky. Odolnosť a dlhá životnosť špecifikácie z guľkové ložiská sú životne dôležité pre zaistenie spoľahlivosti a bezpečnosti vozidla na tisíce kilometrov.

Elektromotory

Elektromotory, ťahúňe priemyselných aj domácich aplikácie , veľmi sa spoliehajte na guľkové ložiská s hlbokými drážkami na podopretie hriadeľa rotora. The ložiskos umožňujú otáčanie hriadeľa vysokou rýchlosťou s minimálnou stratou energie. Ich nízke trenie a tichý chod sú obzvlášť dôležité pri elektromotoroch, pretože prispievajú k celkovej účinnosti motora a zníženiu hluku. Či už v malom motore ventilátora alebo veľkom priemyselnom motore pre továrenské zariadenia, výkon motora ložisko má priamy vplyv na životnosť a výkon motora.

Čerpadlá a kompresory

V čerpadlách a kompresoroch, guľkové ložiská s hlbokými drážkami sú rozhodujúce pre podporu rotujúcich hriadeľov, ktoré pohybujú tekutiny alebo stláčajú plyny. Tieto aplikácie zten involve high speeds and significant radiálne zaťaženie z obežného kolesa alebo piesta. The ložiskos musia byť dostatočne robustné, aby odolali týmto silám pri zachovaní presného vyrovnania, aby sa zabránilo opotrebovaniu. Ich spoľahlivosť v týchto náročných podmienkach zabezpečuje konzistentný a efektívny výkon systémov na manipuláciu s kvapalinami v jednotkách HVAC, priemyselných procesoch a úpravniach vody.

Domáce spotrebiče a elektrické náradie

Pohodlie moderného života často poháňajú malé elektromotory, ktoré všetky využívajú guľkové ložiská s hlbokými drážkami . Od bubna práčky až po vnútorné mechanizmy vysávača, tieto ložiskos umožňujú tiché a plynulé otáčanie pohyblivých častí. Nachádzajú sa aj v elektrickom náradí, ako sú vŕtačky, píly a brúsky, kde musia odolávať nárazovým silám a vysokým prevádzkovým rýchlostiam. Nízka údržbu požiadavky na zapečatené guľkové ložiská sú ideálne pre spotrebné výrobky mazanie a servis zvyčajne nie sú súčasťou rutiny používateľa.

Letectvo a kozmonautika

V leteckom a kozmickom priemysle sa hrá neuveriteľne vysoko a spoľahlivosť každého komponentu je prvoradá. Guličkové ložiská s hlbokými drážkami sa používajú v kritických aplikácie od systémov riadenia letu a podvozku až po príslušenstvo motorov. Tieto ložiskos sú vyrobené mimoriadne presne špecifikácie a sú často vyrobené zo špecializovaných materiálov, aby fungovali pri extrémnych teplotách a tlakoch. Zatiaľ čo zásady normy ložisko použiť, kvalitu a ložisko materials používané v leteckom a kozmickom priemysle sú prispôsobené pre absolútnu spoľahlivosť, čo dokazuje obrovskú dôveru v tento základný komponent.

Materiály použité v guľkových ložiskách s hlbokými drážkami

Výkon a životnosť a guľkové ložisko s hlbokou drážkou sú zásadne určené tým ložisko materials použitý pri jeho konštrukcii. Zatiaľ čo základný dizajn a ložisko zostáva konštantný, výber materiálu pre krúžky, loptičky a klietky je prispôsobený špecifickým požiadavkám aplikácie vrátane zaťaženia, rýchlosti, teploty a faktorov prostredia.

Chrómová oceľ

Pre the vast majority of ložisko applications , chrómová oceľ je štaardný materiál pre vnútorné a vonkajšie krúžky, ako aj guľkové ložiská sami. Tento materiál, zvyčajne chrómová oceľ s vysokým obsahom uhlíka (napríklad AISI 52100), ponúka výnimočnú rovnováhu medzi tvrdosťou, odolnosťou proti opotrebovaniu a únavovou pevnosťou. Je tepelne spracovaný tak, aby dosiahol tvrdosť podľa Rockwella okolo 60-64 HRC, vďaka čomu je neuveriteľne odolný a schopný odolávať vysokým radiálne zaťaženie a ťahové zaťaženie . Spoľahlivosť a efektívnosť nákladov chrómová oceľ urobili z neho bežnú voľbu na všeobecné účely guľkové ložiská s hlbokými drážkami v nespočetných odvetviach.

Nerezová oceľ

Keď a ložisko sa vyžaduje, aby fungovala v korozívnom prostredí, ako je napríklad spracovanie potravín, zdravotnícke vybavenie alebo námorníctvo aplikácie , nehrdzavejúca oceľ je preferovaný materiál. Ložiská z nehrdzavejúcej ocele sú vyrobené zo zliatin s vysokým obsahom chrómu (ako AISI 440C), ktoré poskytujú vynikajúcu odolnosť proti vlhkosti, chemikáliám a hrdzi. Aj keď nie tak ťažké ako chrómová oceľ , čo môže viesť k mierne nižšej dynamickej zaťažiteľnosti, je ich vynikajúca odolnosť proti korózii kritickou výhodou. To z nich robí nevyhnutnú súčasť aplikácie kde sa nedá vyjednávať sanitácia a odolnosť voči chemickým čistiacim prostriedkom.

Keramické materiály

Pre high-performance, specialized ložisko applications , keramické materiály predstavujú významný technologický skok. Tieto ložiskos zvyčajne obsahujú lopty vyrobené z materiálov ako nitrid kremíka ( $S{i}_3{N}_4$ ) alebo oxid zirkoničitý ( $Zr{O}_2$ ), ktoré sú často spárované s oceľovými krúžkami, aby vytvorili „hybrid ložisko ." Výhody keramické ložiská sú podstatné: sú podstatne ľahšie ako oceľ, nemagnetické a odolné voči korózii. Ich vysoká tuhosť a nižšia tepelná rozťažnosť umožňujú vyššiu presnosť a schopnosť pracovať pri oveľa vyšších rýchlostiach a teplotách s minimálnou mazanie . Zatiaľ čo ponúka bezkonkurenčný výkon, vysoké náklady keramické materiály znamená, že sa primárne používajú v kritických aplikácie letectvo, motoršport a špecializované vysokorýchlostné stroje.

Klietky: oceľ, mosadz a polyamid

The ložisko's klietka, tiež známa ako pridržiavač, plní kľúčovú funkciu oddeľovania guľôčok a ich rovnomerného vedenia okolo obežnej dráhy. Materiál klietky sa vyberá na základe rýchlosti, teploty a požiadaviek na mazanie.

• Lisované oceľové klietky: Najčastejšie typu , tieto sú vylisované z plechu a sú robustné, odolné a hospodárne. Sú vhodné pre väčšinu všeobecných účelov ložisko applications .

• Opracované mosadzné klietky: Používa sa na väčšie ložiskos alebo v náročnejších podmienkach, mosadzné klietky sú pevnejšie a stabilnejšie pri vysokých teplotách a rýchlostiach. Ponúkajú lepší výkon v aplikácie s chudobnými mazanie a are common in industrial gearboxes and pumps.

• Polyamidové klietky (nylon): Tieto klietky sú vyrobené z vystuženého polyméru a sú ľahké, flexibilné a ponúkajú vynikajúce vlastnosti s nízkym trením. Sú ideálne pre vysokú rýchlosť a nízku hlučnosť aplikácie a are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.

Starostlivý výber týchto ložisko materials je dôležitou súčasťou špecifikácie proces, zabezpečenie ložisko je dokonale prispôsobený svojej zamýšľanej funkcii a prostrediu.

Porozumenie hodnotám nosnosti a rýchlosti

Výber správneho guľkové ložisko s hlbokou drážkou za danú aplikácie vyžaduje viac ako len poznať jeho rozmery. Základné pochopenie ložisko specifications , najmä nosnosť a rýchlostné kategórie, sú nevyhnutné na zabezpečenie spoľahlivosti a dlhej životnosti. Tieto hodnotenia definujú limity a ložisko's výkon a sú kritickými faktormi vo výberovom procese.

Radiálne zaťaženie vs. axiálne zaťaženie

Každý ložisko je určený na podporu konkrétneho typu z force or load. Guličkové ložiská s hlbokými drážkami sú obzvlášť všestranné, pretože zvládnu oboje radiálne zaťaženie a axiálne zaťaženie .

• Radiálne zaťaženie: Toto je sila, ktorá pôsobí kolmo na hriadeľ. Je to primárne zaťaženie, ktoré najviac guľkové ložiská s hlbokými drážkami sú navrhnuté tak, aby podporovali, pričom ich hlboké obežné dráhy poskytujú vynikajúcu podporu týmto silám.

• Axiálne zaťaženie (alebo ťahové zaťaženie): Toto je sila, ktorá pôsobí rovnobežne s hriadeľom. Zatiaľ čo niektorí ložisko types sú navrhnuté špeciálne pre ťahové zaťaženie , hlboká geometria obežnej dráhy guľkové ložiská s hlbokými drážkami im umožňuje zvládnuť mierne axiálne zaťaženie v oboch smeroch. Táto dvojúčelová schopnosť z nich robí ideálnu voľbu pre aplikácie s kombinovanými podmienkami zaťaženia.

Statická a dynamická záťaž

Výrobcovia poskytujú dve kľúčové kategórie zaťaženia ložiskos , ktoré sú životne dôležité pre ložisko applications :

• Hodnotenie statickej záťaže ( $C_0$ ): Statická nosnosť predstavuje maximálne zaťaženie stacionárneho zariadenia ložisko môže vydržať bez spôsobenia trvalej deformácie obežných dráh, resp guľkové ložiská . Prekročenie tejto hodnoty, čo i len na okamih, môže viesť k priehlbinám a výrazne znížiť ložisko's budúci výkon a životnosť. Toto hodnotenie je rozhodujúce pre aplikácie kde ložiskos sú počas odpočinku vystavené ťažkým nákladom, ako napríklad žeriav podopierajúci veľkú váhu pred zdvíhaním.

• Dynamické hodnotenie zaťaženia ( $C$ ): Najkritickejším faktorom je dynamické zaťaženie ložiskos ktoré fungujú pri rotácii. Je definovaná ako konštanta radiálne zaťaženie že skupina identických ložiskos dokáže vydržať jeden milión otáčok, kým sa u 90 % z nich prejavia prvé známky únavy materiálu. Toto hodnotenie sa používa v ložisko vzorec na výpočet života, $L_{10}=(C/P{)}^3$ , kde $L_{10}$ je nominálna životnosť v miliónoch otáčok, $C$ je dynamické zaťaženie a $P$ je ekvivalentné dynamické zaťaženie. Tento vzťah zdôrazňuje zásadný princíp ložisko maintenance : malé zníženie prevádzkového zaťaženia môže viesť k dramatickému predĺženiu ložisko života.

Hodnotenia rýchlosti (limity otáčok za minútu)

A ložisko's rýchlosť, zvyčajne vyjadrená v otáčkach za minútu (RPM), udáva maximálnu rýchlosť, pri ktorej môže bezpečne pracovať bez vytvárania nadmerného tepla, ktoré by mohlo viesť k predčasnému ložisko failure . Rýchlostný limit nie je pevne stanovený, ale je ovplyvnený niekoľkými faktormi:

• mazanie: The typu a method of mazanie (mazivo vs. olej) majú významný vplyv na rýchlostnú kapacitu. Olej mazanie vo všeobecnosti umožňuje vyššie rýchlosti ako mazivo.

• Dizajn ložiska: Ako už bolo diskutované, ložisko types s menším trením, ako sú otvorené alebo tienené ložiskos , dokáže zvládnuť vyššie rýchlosti ako ich utesnené náprotivky (2RS) vďaka zníženému odporu kontaktných tesnení.

• Zaťaženie a teplota: Väčšie zaťaženie a vyššie prevádzkové teploty vytvárajú viac tepla, čo môže vyžadovať nižšiu prevádzkovú rýchlosť, aby sa zabránilo tepelnému poškodeniu ložisko a its lubricant.

Dôkladným zvážením týchto špecifikácie , inžinieri môžu vybrať a guľkové ložisko s hlbokou drážkou ktorá nielen vyhovuje fyzickým obmedzeniam dizajnu, ale spĺňa aj náročné výkonnostné požiadavky na dlhú a spoľahlivú životnosť.

Inštalácia a manipulácia

Výkon a životnosť a guľkové ložisko s hlbokou drážkou sú silne závislé od správneho inštalácia a handling. Even a high-quality ložisko môže trpieť predčasne ložisko failure ak nie je správne namontovaný. Dodržiavanie osvedčených postupov počas inštalácia je rovnako dôležité ako správny výber typu a špecifikácie pre vaše aplikácie .

Správne techniky montáže

Základné pravidlo ložisko installation je použiť silu len na krúžok, ktorý sa lisuje. Použitie sily na nesprávny krúžok môže preniesť zaťaženie cez guľkové ložiská , čo spôsobuje poškodenie obežných dráh a výrazné zníženie ich ložisko’s života. Existujú tri hlavné spôsoby montáže:

• Mechanická montáž: Pre small to medium-sized ložiskos , je to najbežnejšia metóda. Zahŕňa použitie montážneho puzdra a kladiva alebo mechanického lisu. Objímka rovnomerne rozdeľuje silu okolo krúžku. Ak ložisko sa montuje na hriadeľ, sila musí pôsobiť na vnútorný krúžok. Ak sa montuje do otvoru krytu, sila by mala pôsobiť na vonkajší krúžok.

• Hydraulická montáž: Pre larger ložiskos , hydraulický lis ponúka kontrolovanú a rovnomernú silu, čím sa minimalizuje riziko poškodenia. Tlak je možné presne regulovať, čím sa zabezpečí ložisko je správne usadený bez nadmerného namáhania komponentov.

• Tepelná montáž (vykurovanie): Toto je najbezpečnejšia a najviac odporúčaná metóda ložisko installation . Zahriatím ložisko (zvyčajne pri teplote 80-100°C) sa vnútorný krúžok roztiahne, čo mu umožňuje ľahko nasunúť na hriadeľ. Táto metóda eliminuje potrebu akéhokoľvek silného nárazu a chráni ložisko pred poškodením. Na zabezpečenie rovnomerného a bezpečného ohrevu sa používajú špecializované indukčné ohrievače alebo riadené olejové kúpele.

Potrebné nástroje

Mať správne nástroje je nevyhnutné pre hladký a úspešný priebeh inštalácia . Medzi kľúčové nástroje patria:

• Sťahováky ložísk: Používa sa na bezpečné a nedeštruktívne odstránenie starého ložiskos .

• Súpravy montážneho náradia: Tieto súpravy obsahujú súpravu objímok a rázového kladiva, ktoré sú navrhnuté tak, aby poskytovali správnu silu pre rôzne druhy ložisko veľkosti.

• Indukčné ohrievače alebo ohrievacie platne: Pre the thermal inštalácia Tieto nástroje poskytujú bezpečný a kontrolovaný spôsob ohrevu ložisko rovnomerne.

• Presné meracie nástroje: Mikrometre a posuvné meradlá sa používajú na kontrolu rozmerov hriadeľa a puzdra, aby sa zabezpečilo správne uloženie a vôľa.

Vyhnite sa bežným chybám pri inštalácii

Neopatrnosť počas inštalácia je hlavnou príčinou predčasných ložisko failure . Dávajte pozor na tieto bežné chyby:

• Nesprávna aplikácia sily: Najčastejšou chybou je použitie nárazovej sily na vonkajší krúžok pri montáži a ložisko do hriadeľa alebo naopak. To môže viesť k Brinellingu (zárezy na obežnej dráhe), ktoré drasticky skrátia ložisko’s životnosť a môže viesť k okamžitému ložisko failure .

• Kontaminácia: Nečistoty, prach a iné nečistoty sú a ložisko’s najhorší nepriateľ. Dokonca aj mikroskopické častice môžu spôsobiť abrazívne opotrebovanie a poškodenie. Vždy pracujte v čistom prostredí a používajte čisté náradie.

• Prehrievanie: Vykurovanie a ložisko nad odporúčanou teplotou môže trvalo zmeniť tvrdosť ocele, čo vedie k strate pevnosti a potenciálu ložisko failure .

• Použitie nesprávneho prispôsobenia: An inštalácia príliš tesné uloženie na hriadeli alebo v kryte môže znížiť ložisko’s vnútorná vôľa, čo spôsobuje nadmerné predpätie a teplo. Naopak, voľné uloženie môže viesť k tečeniu hriadeľa a korózii oderu. Vždy skontrolujte špecifikácie a tolerances.

• Nesprávne mazanie: Zatiaľ čo mazanie je vlastná téma, používa nesprávne typu alebo množstvo lubrikantu počas inštalácia môže ísť o kritickú chybu. Vždy dodržiavajte odporúčania výrobcu.

Správne inštalácia je kritickým krokom v ložisko maintenance životného cyklu. Ak si nájdete čas na používanie správnych nástrojov a techník, zaistíte si to guľkové ložiská s hlbokými drážkami plnia svoj plný potenciál a poskytujú dlhú a spoľahlivú životnosť.

Mazanie

Po riadnom inštalácia , efektívne mazanie je jediným najdôležitejším faktorom pre dlhodobé zdravie a výkonnosť a guľkové ložisko s hlbokou drážkou . V skutočnosti značné percento zo všetkých ložisko failure možno priamo pripísať nesprávnemu mazanie , či je to kvôli nesprávnemu typu z lubricant, insufficient quantity, or contamination. Údržba ložísk je neúplná bez pevnej látky mazanie plánovať.

Význam mazania

Mazanie vykonáva niekoľko kritických funkcií, ktoré zabezpečujú a ložisko funguje efektívne a spoľahlivo:

• Znižuje trenie: Primárna úloha mazanie je vytvorenie tenkého filmu medzi valivými prvkami (guličkami) a obežnými dráhami. Tento film zabraňuje priamemu kontaktu kovu na kov, čím sa výrazne znižuje trenie, tvorba tepla a opotrebovanie.

• Chráni pred opotrebovaním: Vytvorením bariéry, mazanie zabraňuje únave povrchu a abrazívnemu opotrebovaniu spôsobenému drobnými časticami. Tiež chráni ložisko povrchy pred koróziou.

• Odvádza teplo: Ako a ložisko funguje, vytvára teplo. Mazivo pomáha odvádzať toto teplo preč z kritických povrchov, čím zabraňuje tepelnému poškodeniu ložisko a extending its service life.

• Utesnenie proti kontaminantom: Okrem pečatí alebo štítov na ložisko samotné mazivo (najmä mazivo) pôsobí ako sekundárna bariéra, ktorá zabraňuje prenikaniu prachu, nečistôt a vlhkosti, ktoré by inak mohli spôsobiť značné škody.

Druhy mazív (mazivo, olej)

Voľba medzi mazivom a olejom ako mazivom do značnej miery závisí od toho ložisko's prevádzkové podmienky, špecifikácie a aplikácie .

• Mazivo: Mazivo je najbežnejším mazivom pre guľkové ložiská s hlbokými drážkami . Je to polotuhá látka vyrobená spojením základného oleja so zahusťovadlom. Jeho hlavnou výhodou je, že zostáva na mieste, poskytuje vynikajúce tesniace vlastnosti a vyžaduje menej časté opätovné mazanie . Vďaka tomu je ideálnou voľbou pre ložiskos ktoré sú doživotne zapečatené (2RS, ZZ). Avšak vírenie maziva pri veľmi vysokých rýchlostiach môže vytvárať teplo a vo všeobecnosti sa neodporúča pre extrémne vysoké otáčky aplikácie .

• olej: Olej mazanie sa zvyčajne používa pri vysokej rýchlosti, vysokej teplote alebo vysokom zaťažení aplikácie kde a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred typu pre systémy s central mazanie systém, kde môže byť olej nepretržite dodávaný a filtrovaný. Hlavnou nevýhodou je potreba zložitejších tesniacich usporiadaní, aby sa zabránilo úniku.

Mazanie Intervals

Bežná mylná predstava je taká ložiskos sú bezúdržbové. Zatiaľ čo je zapečatené ložiskos sú určené na špecifickú životnosť, väčšina ostatných ložisko types vyžadovať pravidelné opätovné mazanie na doplnenie maziva a odstránenie starého znečisteného tuku. Určenie správneho intervalu je kľúčové a závisí od:

• Prevádzkové podmienky: A ložisko pri vysokých rýchlostiach, vysokých teplotách alebo pri zaťažení radiálne zaťaženie bude vyžadovať častejšie opakované mazanie než jeden pri nízkej rýchlosti a nízkej záťaži aplikácie .

• Prostredie: Nepriateľské prostredie s vlhkosťou, prachom alebo špinou bude vyžadovať častejšie ložisko maintenance na vyplavenie kontaminantov.

• Odporúčania výrobcu: Vždy sa poraďte s ložisko špecifické technické príručky výrobcu mazanie intervaloch založených na ložisko type a špecifikácie .

Rovnako dôležité je vyhnúť sa nadmernému mazaniu. Plnenie a ložisko dutina s príliš veľkým množstvom maziva môže spôsobiť nahromadenie tlaku, čo vedie k poškodeniu tesnenia a zvýšenému vývinu tepla z vírenia, čo môže v konečnom dôsledku viesť k predčasnému ložisko failure . Správne množstvo zvyčajne vyplní 30-50% voľného priestoru vo vnútri ložisko bývanie.

Údržba a odstraňovanie problémov

Proaktívny ložisko maintenance program je kľúčom k predchádzaniu neočakávaným prestojom a predĺženiu životnosti vášho zariadenia. Zatiaľ čo guľkové ložiská s hlbokými drážkami sú robustné, nie sú odolné voči opotrebovaniu. Pravidelná kontrola a dôkladné porozumenie spoločnému ložisko failure režimy vám môžu pomôcť identifikovať a riešiť problémy skôr, ako povedú k nákladným opravám.

Pravidelná kontrola

Rutinné kontroly sú prvou líniou obrany proti ložisko failure . Vizuálne a zvukové kontroly môžu často odhaliť problém už na začiatku.

• Vizuálna kontrola: Hľadajte známky poškodenia na ložisko alebo okolitých komponentov. Skontrolujte, či nedošlo k úniku alebo zmene farby maziva, čo môže znamenať prehriatie. Prítomnosť hrdze alebo korózie na hriadeli alebo kryte je jasným znakom prenikania vlhkosti.

• Zvuková a hmatová kontrola: Zdravý ložisko by mal fungovať hladko a ticho. Trénované ucho dokáže rozpoznať nezvyčajné zvuky, ako je brúsenie, klikanie alebo chrastenie, ktoré často signalizujú vnútorné poškodenie alebo kontamináciu. Mechanický stetoskop môže pomôcť určiť zdroj hluku. Podobne vysoká teplota (v porovnaní s normálnou prevádzkovou teplotou) môže byť varovným signálom pre problémy s mazanie alebo preťaženie. Nástroje na analýzu vibrácií môžu tiež poskytnúť presnejšiu diagnostiku identifikáciou špecifických frekvencií porúch.

Postupy čistenia

Pre open guľkové ložiská s hlbokými drážkami ktoré nie sú zapečatené, pravidelné čistenie a opätovné mazanie sú súčasťou rutiny ložisko maintenance .

• Čistenie: The ložisko treba z neho opatrne odstrániť aplikácie a cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The ložisko by mal byť namočený a pretrepaný, aby sa uvoľnil starý, kontaminovaný tuk. Nikdy neodstreďujte a ložisko stlačeným vzduchom, pretože to môže spôsobiť jeho otáčanie extrémnymi rýchlosťami a poškodenie obežných dráh resp guľkové ložiská .

• Sušenie a opätovné mazanie: Po vyčistení sa ložisko musia byť úplne vysušené, aby sa zabránilo korózii. Po zaschnutí by sa mal okamžite znovu namazať správnym množstvom a typu z grease as specified by the manufacturer. It is important to remember that sealed or shielded ložiskos (ZZ alebo 2RS) sú zvyčajne "mazané na celý život" a nie sú určené na otváranie, čistenie alebo opätovné mazanie.

Bežné režimy porúch

Pochopenie základnej príčiny a ložisko failure je najdôležitejším krokom riešenie problémov .

• únava: Najčastejšie form of ložisko failure je únava materiálu, ktorá sa prejavuje odlupovaním alebo odlupovaním na obežných dráhach. Toto je znak toho, že ložisko dosiahol koniec svojej vypočítanej životnosti v dôsledku miliónov záťažových cyklov, ktoré podstúpil.

• Kontaminácia: Abrazívne častice ako špina, prach a kovové hobliny sú zodpovedné za veľké percento predčasných ložisko failure . Spôsobujú drobné priehlbiny na obežných dráhach a guľkové ložiská , čo vedie k rýchlemu opotrebovaniu a "brúsnemu" hluku.

• Nesprávne mazanie: Aj nad- aj pod- mazanie môže spôsobiť a ložisko zlyhať. Nedostatok maziva vedie ku kontaktu kovu na kov a nadmernému opotrebovaniu, zatiaľ čo príliš veľa maziva môže spôsobiť nahromadenie tepla a poškodenie tesnenia.

• Korózia: Hrdza a korózia na ložisko povrchy sú zvyčajne spôsobené vodou alebo korozívnymi chemikáliami. To môže viesť k tvorbe jamiek, ktoré narúšajú hladký povrch obežnej dráhy a urýchľujú opotrebovanie.

• Nesprávna inštalácia: Ako už bolo uvedené, nesprávne použitie sily počas inštalácia môže spôsobiť poškodenie, ako je Brinelling, čo vedie k predčasnému ložisko failure a noise.

Tipy na riešenie problémov

Tu je rýchly návod riešenie problémov bežné ložisko problémy:

Začlenením týchto ložisko maintenance praktík, môžete výrazne predĺžiť životnosť svojho guľkové ložiská s hlbokými drážkami a prevent unexpected mechanical breakdowns.

Výber správneho guľôčkového ložiska s hlbokou drážkou

Výber vhodného guľkové ložisko s hlbokou drážkou na nový dizajn alebo výmenu aplikácie je kritickým krokom, ktorý syntetizuje všetky doteraz zahrnuté poznatky. Správna voľba zabezpečí optimálny výkon, spoľahlivosť a dlhú životnosť. Nezhodné špecifikácie , na druhej strane môže viesť k predčasnému ložisko failure a costly downtime. Here are the key factors to consider in the selection process.

Faktory, ktoré treba zvážiť (zaťaženie, rýchlosť, teplota)

Požiadavky na ložisko application musia byť starostlivo analyzované, aby sa zhodovali s ložisko's schopnosti.

• Načítať: Najzákladnejším faktorom je sila ložisko bude musieť podporovať. Musíte určiť obe radiálne zaťaženie a the ťahové zaťaženie že ložisko bude podrobený. Dynamická záťaž ( $C$ ) vybraných ložisko musí byť dostatočná na zabezpečenie požadovanej životnosti pri vypočítanom ekvivalentnom dynamickom zaťažení. Podobne statická nosnosť ( $C_0$ ) sa nesmie prekročiť, najmä v aplikácie kde a high load is applied while the ložisko je stacionárny. Tu je podrobné pochopenie ložisko životný vzorec ( $L_{10}=(C/P{)}^3$ ) sa stáva neoceniteľnou.

• rýchlosť: Maximálna prevádzková rýchlosť hriadeľa musí byť v medziach ložisko's Limit otáčok. Vyžaduje sa vysoká rýchlosť ložiskos s nízkym trením, ako sú otvorené alebo tienené ložiskos a often necessitate a different typu z mazanie , ako je olej, ktorý dokáže odvádzať teplo efektívnejšie ako tuk. A ložisko nútený pracovať nad jeho rýchlostným limitom sa rýchlo prehreje, čo vedie k rýchlej degradácii maziva ložisko failure .

• teplota: Prevádzková teplota aplikácie je rozhodujúce pre správny výber ložisko materials a lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature aplikácie , špecializované mazivá a ložisko types s vysokoteplotnými klietkami (ako mosadz) alebo keramické materiály môže byť potrebné.

Veľkosť a vôľa ložiska

Akonáhle sú splnené požiadavky na výkon, fyzická špecifikácie treba riešiť.

• Veľkosť: Štandardné rozmery a guľkové ložisko s hlbokou drážkou sú jeho otvor (vnútorný priemer), vonkajší priemer a šírka. Tieto rozmery sa musia presne zhodovať s otvorom hriadeľa a puzdra, aby sa zabezpečilo správne uloženie. Pevné uloženie môže vytvoriť predpätie, ktoré znižuje vnútornú vôľu, zatiaľ čo voľné uloženie môže viesť k tečeniu hriadeľa a korózii trenia.

• Vnútorná vôľa: Toto je malá vôľa alebo "uvoľnenie" medzi vnútorným krúžkom, guľôčkami a vonkajším krúžkom. Je to kritické špecifikácia ktorá ovplyvňuje ložisko's výkon a životnosť. Štandardná vôľa označená ako C0 je vhodná pre väčšinu všeobecných ložisko applications . Pre špecifické podmienky však môže byť potrebné iné povolenie: a ložisko s vôľou C3 má väčšiu vnútornú vôľu, čo je výhodné pre aplikácie pri vysokých rýchlostiach alebo teplotách, kde je faktorom tepelná rozťažnosť. Naopak, vôľa C2 je užšia a môže sa použiť na aplikácie vyžadujúce väčšiu presnosť otáčania.

Presnosť a tolerancia

Presnosť a guľkové ložisko s hlbokou drážkou je definovaný stupňom tolerancie, ktorý je medzinárodne štandardizovaný.

• Stupne ABEC: V Spojených štátoch, Annular Bearing Engineers' Committee (ABEC) stanovuje triedy, ktoré definujú rozmerovú presnosť a toleranciu otáčania ložiskos . Stupne sa pohybujú od 1 (najnižšia presnosť) do 9 (najvyššia presnosť).

• Potreby špecifické pre aplikáciu: Štandard ABEC 1 ložisko je vhodný pre väčšinu bežných priemyselných odvetví ložisko applications ako sú elektromotory alebo čerpadlá. Avšak, pre aplikácie ktoré vyžadujú extrémne nízku hlučnosť a vysokú presnosť otáčania, ako sú vretená obrábacích strojov alebo presné nástroje, používajú sa vyššie triedy ako ABEC 3 alebo 5. Je dôležité poznamenať, že vyššia presnosť je spojená s výrazne vyššími nákladmi, preto by sa mala špecifikovať iba vtedy, keď aplikácie skutočne vyžaduje.

Budúce trendy v guľkových ložiskách s hlbokými drážkami

Svet ložiskos je ďaleko od statického. S rozvojom priemyselných odvetví a rastom dopytu po vyššej efektívnosti, udržateľnosti a inteligentných systémoch rastie aj technológia, ktorá za tým stojí guľkové ložiská s hlbokými drážkami . Budúcnosť ložiskos je formovaný tromi kľúčovými trendmi: pokrokmi v ložisko materials , integrácia inteligentných technológií a obnovené zameranie na udržateľné riešenia.

Pokroky v materiáloch

Snaha o vyšší výkon viedla k vývoju nových a vylepšených ložisko materials . Zatiaľ čo chrómová oceľ zostáva priemyselným štandardom, výskum sa zameriava na vytváranie zliatin so zvýšenou únavovou pevnosťou a odolnosťou proti opotrebovaniu, aby vyhovovali požiadavkám vyšších rýchlostí a zaťažení, najmä v elektrických vozidlách (EV). Ďalej použitie keramické materiály ako nitrid kremíka je čoraz rozšírenejší, najmä pri vysokých rýchlostiach aplikácie ako pohony EV a turbodúchadlá. Tieto materiály sú ľahšie, pevnejšie a môžu pracovať pri vyšších teplotách s menším množstvom mazanie , ktoré ponúkajú značnú výkonnostnú výhodu. Výskumníci tiež skúmajú použitie pokročilých povlakov, ako napríklad Diamond-Like Carbon (DLC), na zlepšenie odolnosti a zníženie trenia štandardnej ocele. ložiskos .

Inteligentné ložiská so snímačmi

Jedným z najzaujímavejších trendov je integrácia senzorov a elektroniky priamo do ložiskos , čím vzniká „inteligentný ložiskos ." Tieto ložiskos nie sú len pasívne mechanické komponenty; sú to aktívne zariadenia na zber údajov. Zabudované senzory dokážu v reálnom čase monitorovať kľúčové prevádzkové parametre vrátane teploty, vibrácií a radiálne zaťaženie . Tieto údaje v reálnom čase umožňujú posun od tradičných údajov založených na čase ložisko maintenance k oveľa efektívnejšej a nákladovo efektívnejšej predikcii údržbu model. Odhalením anomálií a skorých známok opotrebovania, inteligentný ložiskos môže upozorniť operátorov na potenciálne problémy pred katastrofou ložisko failure dochádza k maximalizácii prevádzkyschopnosti zariadenia a minimalizácii nákladov na opravy. Táto technológia je základným kameňom Industry 4.0 a umožňuje strojom, aby si uvedomili seba samého a pripojili sa k internetu vecí (IoT).

Udržateľné riešenia ložísk

Keďže sa priemyselné odvetvia na celom svete zaviazali znižovať svoju environmentálnu stopu, ložisko priemysel tiež smeruje k udržateľnejším postupom. Výrobcovia sa vyvíjajú ložiskos so zníženým dopadom na životné prostredie počas celého životného cyklu. To zahŕňa používanie recyklovanej ocele a vývoj nových výrobných procesov, ktoré sú energeticky efektívnejšie. Okrem toho existuje tlak na vývoj ekologických mazív, ktoré sú biologicky odbúrateľné a majú nižší profil toxicity. Nové ložisko types sú navrhnuté tak, aby znižovali trenie a spotrebu energie, čím priamo prispievajú k vyššej účinnosti ložisko applications slúžia, od veterných turbín až po EV. Koncept obehového hospodárstva sa tiež dostáva do popredia, pričom niektorí výrobcovia ponúkajú re- mazanie a reconditioning services to extend the life of ložiskos a minimize waste.

Konvergencia materiálovej vedy, digitálnej technológie a udržateľnosti bude naďalej poháňať vývoj guľkové ložiská s hlbokými drážkami , čím sa zaistí, že zostanú jadrom mechanických inovácií po celé desaťročia.
