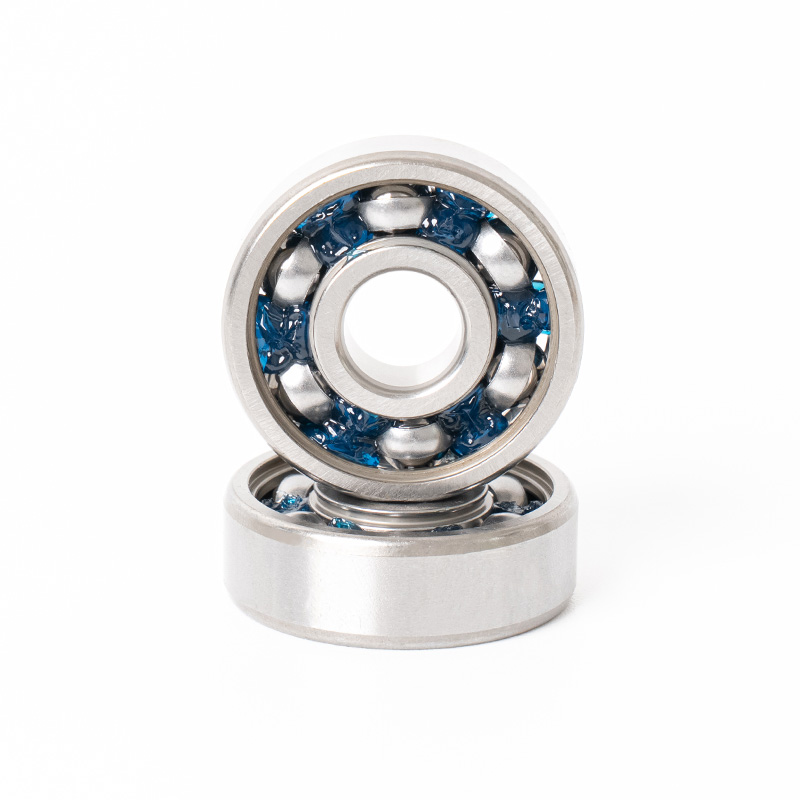

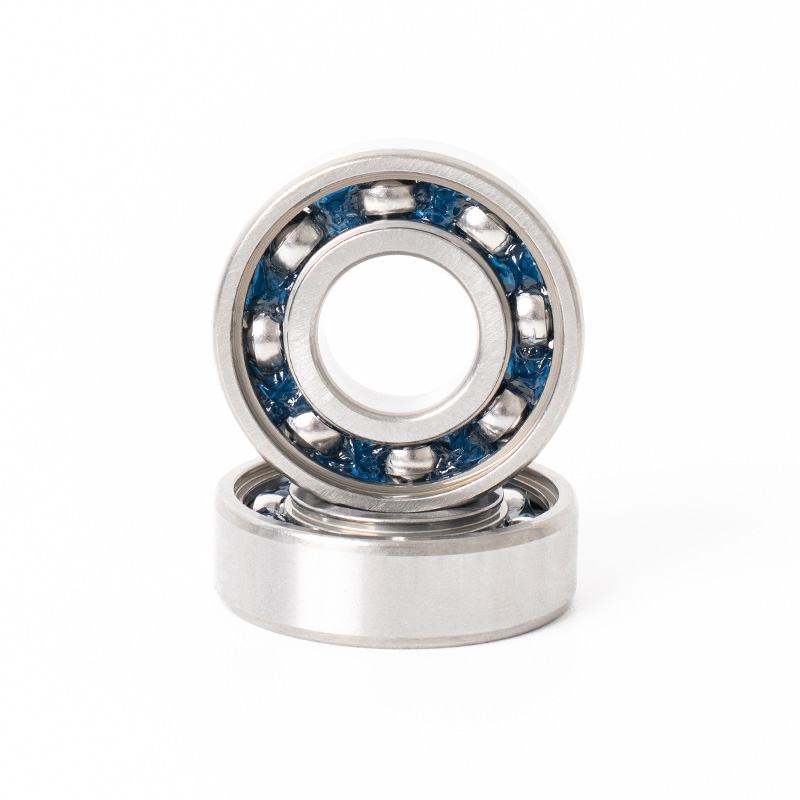

Guličkové ložiská s otvorenými hlbokými drážkami
Guličkové ložiská s otvorenými hlbokými drážkami
Guličkové ložiská s otvorenými hlbokými drážkami
Guličkové ložiská s otvorenými hlbokými drážkami

Guličkové ložiská s otvorenými hlbokými drážkami

Otvorené guľkové ložiská sú najbežnejším a najjednoduchším typom valivých ložísk. Ich pozoruhodnou vlastnosťou je, že medzi vnútorným a vonkajším krúžkom ložiska nie je žiadne tesniace zariadenie a valivé prvky a klietky sú v otvorenom stave. Keďže tu nie sú žiadne tesnenia ani kryty proti prachu, otvorené ložiská môžu ľahko pridávať a vymieňať mazivá, čo pomáha udržiavať vnútro ložiska čisté a znižovať prevádzkové teploty. Táto konštrukcia robí otvorené guľkové ložiská s hlbokou drážkou vhodné na použitie v podmienkach s dobrými mazacími podmienkami a relatívne čistým prostredím, najmä pre mechanické zariadenia, ktoré vyžadujú častú údržbu ložísk a požiadavky na vysoké otáčky. Vydržia veľké radiálne zaťaženie a majú tiež určitú obojsmernú axiálnu nosnosť a sú široko použiteľné. Otvorené ložiská sú štandardizované vo veľkosti, pokrývajú rôzne veľkosti vnútorného a vonkajšieho priemeru, ktoré sú vhodné pre rôzne konštrukcie mechanických štruktúr.
Získajte cenovú ponuku
PREV：2RZ utesnené guľôčkové ložiská s hlbokými drážkamiNEXT：Guličkové ložiská s hlbokou drážkou série 6300
  • Parameter
  • Kontaktujte nás

  • Séria 6000

    Ložisko
    Nie     		Bore
    d
    mmmmmmmmmmmmmmin.     		O.D.
    D
    mmmmmmmmmmmmmmin.     		šírka
    B
    mmmmmmmmmmmmmmin.     		Gharnfer
    mmin
    mm     		Hodnotenie zaťaženia Ball Compiement Maximálna rýchlosť Hmotnosť/súprava
    Dynamickýkýký
    cr     		Statickékéké
    cr     		Nie Veľkosť
    mm     		Namažte
    r/min     		Olej
    r/min     		kg/súprava
    6000 10 0.3937 26 1.0236 8 0.3150 0.3 4.55 1.95 7 4.763 29000 34000 0.019
    6001 12 0.4724 28 1.1024 8 0.3150 0.3 5.1 2.39 8 4.763 26000 30000 0.021
    6002 15 0.5906 32 1.2598 9 0.3543 0.3 5.6 2.84 9 4.763 22000 26000 0.035
    6003 17 0.6693 35 1.3780 10 0.3937 0.3 6.8 3.35 10 5 20000 24000 0.040
    6004 20 0.7874 42 1.6535 12 0.4724 0.6 9.4 5.05 9 6.35 18000 21000 0.068
    6005 25 0.9843 47 1.8504 12 0.4724 0.6 10.1 5.85 10 6.35 15000 18000 0.079
    6006 30 1.1811 55 2.1645 13 0.5118 1.0 13.2 8.3 11 7.144 13000 15000 0.113
    6007 35 1.3779 62 2.4409 14 0.5512 1.0 16.0 10.3 11 7.938 12000 14000 0.149
    6008 40 1.5748 68 2.6772 15 0.5906 1.0 16.8 11.5 12 7.938 10000 12000 0.185
    6009 45 1.7716 75 2.9528 16 0.6299 1.0 21.0 15.1 12 8.731 9200 11000 0.231
    6010 50 1.9650 80 3.1496 16 0.6299 1.1 21.8 16.6 13 8.731 8400 9800 0.256
    6011 55 2.1653 90 3.5433 18 0.7087 1.1 28.3 21.2 12 11.000 7700 9000 0.388
    6012 60 2.3620 95 3.740 18 0.7087 1.1 29.5 23.2 13 11.000 7000 8300 0.414
    6013 65 2.5590 100 3.9370 18 0.7087 1.1 30.5 25.2 13 11.112 6500 7700 0.421
    6014 70 2.7559 110 4.3307 20 0.7874 1.1 38.0 31.0 13 12.303 6100 7100 0.604
    6015 75 2.9528 115 4.5276 20 0.7874 1.1 39.5 33.5 14 12.303 5700 6700 0.649
    6016 80 3.1496 125 4.9213 22 0.8661 1.1 47.5 40.0 14 13.494 5300 6200 0.854
    6017 85 3.3465 130 5.1181 22 0.8661 1.1 49.5 43.0 14 14.000 5000 5900 0.89
    6018 90 3.5433 140 5.5118 24 0.9449 1.5 58.0 49.5 14 15.081 4700 5600 1.02
    6019 95 3.7402 145 5.7087 24 0.9449 1.5 60.5 54.0 14 15.081 4500 5300 1.08
    6020 100 3.9370 150 5.9055 24 0.9449 1.5 60.0 54.0 14 16.000 4200 5000 1.15

    Séria 6200

    Ložisko
    Nie     		Bore
    d
    mmmmmmmmmmmmmmin.     		O.D.
    D
    mmmmmmmmmmmmmmin.     		šírka
    B
    mmmmmmmmmmmmmmin.     		Gharnfer
    mmin
    mm     		Hodnotenie zaťaženia Doplnok lopty Maximálna rýchlosť Hmotnosť/súprava
    Dynamickýkýký
    cr     		Statickékéké
    cr     		Nie Veľkosť
    mm     		Namažte
    r/min     		Olej
    r/min     		kg/súprava
    6200 10 0.3937 30 1.1811 9 0.3543 0.6 5.1 2.39 8 4.763 25000 30000 0.032
    6201 12 0.4724 32 1.2598 10 0.3937 0.6 6.1 2.75 7 5.953 22000 26000 0.037
    6202 15 0.5906 35 1.3779 11 0.4331 0.6 7.75 3.6 8 5.953 19000 23000 0.045
    6203 17 0.6693 40 1.5748 12 0.4724 0.6 9.6 4.6 8 6.747 18000 21000 0.066
    6204 20 0.7874 47 1.8504 14 0.5512 1.0 12.8 6.65 8 7.938 16000 18000 0.106
    6205 25 0.9843 52 2.0472 15 0.5906 1.0 14.0 7.85 9 7.938 13000 15000 0.128
    6206 30 1.1811 62 2.4409 16 0.6299 1.0 19.5 11.3 9 9.525 11000 13000 0.199
    6207 35 1.3779 72 2.8346 17 0.6693 1.1 25.7 15.3 9 11.112 9800 11000 0.288
    6208 40 1.5748 80 3.1496 18 0.7087 1.1 29.1 17.8 9 12.0 8700 10000 0.366
    6209 45 1.7716 85 3.3465 19 0.7480 1.1 32.5 20.4 10 12.0 7800 9200 0.398
    6210 50 1.9650 90 3.5433 20 0.7841 1.1 35.0 23.2 10 12.7 7100 8300 0.454
    6211 55 2.1653 100 3.9370 21 0.8268 1.5 43.5 29.2 10 14.288 6400 7600 0.601
    6212 60 2.3620 110 4.3307 22 0.8661 1.5 52.5 36.0 10 15.081 6000 7000 0.783
    6213 65 2.5590 120 7.7244 23 0.9055 1.5 57.5 40.0 10 16.669 5500 6500 0.99
    6214 70 2.7559 125 4.9213 24 0.9449 1.5 62.0 44.0 11 16.669 5100 6000 1.07
    6215 75 2.9528 130 5.1181 25 0.9843 1.5 66.0 49.5 11 17.462 4800 5600 1.18
    6216 80 3.1496 140 5.7087 26 1.0236 2.0 72.5 53.0 11 18.256 4500 6300 1.40
    6217 85 3.3465 150 5.9055 28 1.1024 2.0 83.5 64.0 11 19.844 4200 5000 1.79
    6218 90 3.5433 160 6.2992 30 1.1811 2.0 96.0 71.5 10 22.225 4000 4700 2.15
    6219 95 3.7402 170 6.6929 32 1.2598 2.1 109 82.0 10 24.0 3700 4400 2.62
    6220 100 3.9370 180 7.0866 34 1.3386 2.1 122 93.0 10 25.4 3500 4200 3.14

    Séria 6300

    Ložisko
    Nie     		Bore
    d
    mmmmmmmmmmmmmmin.     		O.D.
    D
    mmmmmmmmmmmmmmin.     		šírka
    B
    mmmmmmmmmmmmmmin.     		Gharnfer
    mmin
    mm     		Hodnotenie zaťaženia Doplnok lopty Maximálna rýchlosť Hmotnosť/súprava
    Dynamickýkýký
    cr     		Statickékéké
    cr     		Nie Veľkosť
    mm     		Namažte
    r/min     		Olej
    r/min     		kg/súprava
    6300 10 0.3937 35 1.3779 11 0.4331 0.6 8.2 3.5 6 7.144 23000 27000 0.053
    6301 12 0.4724 37 1.4567 12 0.4724 1.0 9.7 4.2 6 7.938 20000 24000 0.06
    6302 15 0.5906 42 1.6535 13 0.5118 1.0 11.4 5.45 7 7.938 17000 21000 0.082
    6303 17 0.6693 47 1.8504 14 0.5512 1.0 13.5 6.55 7 8.731 16000 19000 0.115
    6304 20 0.7874 52 2.0472 15 0.5906 1.1 15.9 7.90 7 9.525 14000 17000 0.144
    6305 25 0.9843 62 2.4409 17 0.6693 1.1 21.2 10.90 7 11.500 12000 14000 0.232
    6306 30 1.1811 72 2.8346 19 0.7480 1.1 26.7 15.0 8 12.000 10000 12000 0.36
    6307 35 1.3779 80 3.1496 21 0.8268 1.5 33.5 19.1 8 13,494 8800 10000 0.457
    6308 40 1.5748 90 3.5433 23 0.9055 1.5 40.5 24.0 8 15.081 7800 9200 0.63
    6309 45 1.7716 100 3.9370 25 0.9843 1.5 53.0 32.0 8 17.462 7000 8200 0.814
    6310 50 1.9650 110 4.3307 27 1.0630 2.0 62.0 38.5 8 19.05 6400 7500 1.07
    6311 55 2.1653 120 4.7244 29 1.1417 2.0 71.5 45.0 8 20.638 5800 6800 1.37
    6312 60 2.3620 130 5.1181 31 1.2205 2.1 82.0 52.0 8 22.225 5400 6300 1.73
    6313 65 2.5590 140 5.7087 33 1.2992 2.1 92.5 60.0 8 24.0 4900 5800 2.08
    6314 70 2.7559 150 5.9055 35 1.3780 2.1 104.0 68.0 8 25.40 4600 5400 2.52
    6315 75 2.9528 160 6.2992 37 1.4567 2.1 113 77.0 8 26.988 4300 5000 3.02
    6316 80 3.1496 170 6.6929 39 1.5354 2.1 123 86.5 8 28.575 4000 4700 3.59
    6317 85 3.3465 180 7.0866 41 1.6142 3.0 133 970 8 30.1625 3800 4500 4.23
    6318 90 3.5433 190 7.4803 43 1.6929 3.0 143 107 8 31.75 3600 4200 4.91
    6319 95 3.7402 200 7.8740 45 1.7717 3.0 153 119 B 34.000 3300 3900 5.67
    6320 100 3.9370 210 8.2677 47 1.8504 3.0 173 141 8 36.512 3200 3700 7.00
    Séria 6000
    Model ložiska úroveň Materiál prsteňa
    6000 ZV2 15 GCR
    6001 ZV2 15 GCR
    6002 ZV2 15 GCR
    6003 ZV2 15 GCR
    6004 ZV2 15 GCR
    6005 ZV2 15 GCR
    6006 ZV2 15 GCR
    6007 ZV2 15 GCR
    6008 ZV2 15 GCR
    6009 ZV2 15 GCR

    Séria 6200
    Model ložiska úroveň Materiál prsteňa
    6200 ZV3 15 GCR
    6201 ZV3 15 GCR
    6202 ZV3 15 GCR
    6203 ZV3 15 GCR
    6204 ZV2 15 GCR
    6205 ZV2 15 GCR
    6206 ZV2 15 GCR
    6207 ZV2 15 GCR
    6208 ZV2 15 GCR
    6209 ZV2 15 GCR

    Séria 6300
    Model ložiska úroveň Materiál prsteňa
    6300 ZV3 15 GCR
    6301 ZV3 15 GCR
    6302 ZV3 15 GCR
    6303 ZV2 15 GCR
    6304 ZV2 15 GCR
    6305 ZV2 15 GCR
    6306 ZV2 15 GCR
    6307 ZV2 15 GCR
    6308 ZV2 15 GCR
    6309 ZV2 15 GCR

Súvisiace produkty

O YIFENG

Spoločnosť je profesionálny podnik zaoberajúci sa vývojom a výrobou malých a stredných, miniatúrnych guľôčkových ložísk, výrobky sú široko používané v rôznych mikromotoroch, domácich spotrebičoch, komunikačných zariadeniach, zdravotníckych, športových zariadeniach, textilných strojoch, doprave a iných oblastiach. Spoločnosť má viac ako 200 zamestnancov a rozprestiera sa na ploche viac ako 6000 metrov štvorcových. Ročná výrobná kapacita je 25 miliónov sád. S domácou pokročilou technológiou „mikropočítačového krokového riadenia“ mikro, malá a stredne veľká automatizovaná výrobná linka na ložiská, so silnou technickou silou a presným spracovaním, testovacím zariadením, profesionálne vybaveným meracími a fyzikálnymi a chemickými kontrolnými inštitúciami, všetky prístroje a zariadenia dosiahli poprednú úroveň.

NINGBO YIFENG BEARING CO.,LTD.

Sme spoľahlivý partner, ktorý formuje našu odbornosť do úspechu vášho projektu.

Čestný certifikát

NOVINKY
Znalosti odvetvia

Aký je štrukturálny rozdiel medzi otvorenými guľkovými ložiskami s hlbokou drážkou a ložiskami s utesneným typom?

Úvod do guľkových ložísk s hlbokými drážkami
Guľkové ložiská s hlbokými drážkami patria medzi najpoužívanejšie valivé ložiská kvôli ich jednoduchej štruktúre, všestrannosti a schopnosti zvládnuť radiálne aj axiálne zaťaženie. Ich veľkosť je štandardizovaná, čo uľahčuje ich integráciu do rôznych mechanických systémov. Avšak v závislosti od aplikácie a podmienok prostredia možno guľkové ložiská s hlbokými drážkami rozdeliť na otvorený typ a typ s tesnením. Kľúčový rozdiel medzi týmito dvoma spočíva v ich konštrukčnom prevedení, najmä v tom, či sú zahrnuté ochranné tesniace zariadenia.

Štrukturálne charakteristiky guľkových ložísk s otvorenou hlbokou drážkou
Otvorené guľkové ložiská s hlbokými drážkami nemajú medzi vnútorným a vonkajším krúžkom žiadne tesniace zariadenie. Valivé prvky a klietka sú v odkrytom stave, čo umožňuje jednoduché pridávanie alebo výmenu mazív. Táto konštrukčná vlastnosť ich robí vhodnými pre aplikácie, kde je čisté prostredie, dobre udržiavané podmienky mazania a kde je potrebná častá údržba. Neprítomnosť tesnení tiež pomáha znižovať trenie, vďaka čomu sú otvorené ložiská ideálne pre vysokorýchlostnú prevádzku. Sú však náchylnejšie na prach, vlhkosť a iné nečistoty.

Štrukturálne charakteristiky utesnených guľôčkových ložísk s hlbokou drážkou
Na rozdiel od toho sú utesnené guľkové ložiská vybavené tesniacimi zariadeniami, zvyčajne gumovými tesneniami alebo kovovými štítmi, na jednej alebo oboch stranách ložiska. Tieto tesnenia sú navrhnuté tak, aby udržali mazivá vo vnútri ložiska a zároveň zabránili vniknutiu prachu, nečistôt a iných nečistôt. Tesniace štruktúry tiež pomáhajú znižovať potrebu častej údržby, pretože ložisko si zachováva mazanie dlhší čas. Avšak kvôli dodatočnému tesneniu majú utesnené ložiská vo všeobecnosti vyššie úrovne trenia v porovnaní s otvorenými ložiskami, čo môže mierne obmedziť ich maximálnu prevádzkovú rýchlosť.

Porovnávacia štrukturálna analýza
Najzásadnejší konštrukčný rozdiel medzi otvorenými a utesnenými typmi spočíva v tom, či je alebo nie je integrovaný tesniaci prvok. Tesniaci komponent ovplyvňuje spôsoby mazania, frekvenciu údržby a odolnosť voči vonkajším podmienkam. Nasledujúca tabuľka sumarizuje štrukturálne porovnanie:

Funkcia Guličkové ložiská s otvorenými hlbokými drážkami Utesnené guľkové ložiská s hlbokou drážkou
Tesnenie/štít Žiadne, otvorený dizajn Gumené tesnenia alebo kovové štíty na jednej/oboch stranách
Mazanie Ľahko sa pridáva alebo vymieňa Vopred vyplnená, obmedzená náhrada
Ochrana proti kontaminantom Nízka, závisí od prostredia Vysoká, chráni pred prachom a vlhkosťou
Úroveň trenia Nízka, vhodná pre vysoké rýchlosti Vyššie vďaka tesniacemu prvku
Údržba Vyžaduje sa časté mazanie Vyžaduje sa minimálna údržba

Vplyv štruktúry na výkonnosť
Štrukturálne rozdiely medzi otvorenými a utesnenými ložiskami priamo ovplyvňujú ich výkon. Otvorené ložiská s nízkym trením sú vhodné pre vysokorýchlostné aplikácie, kde je možné zabezpečiť konštantné mazanie. Utesnené ložiská so svojimi ochrannými prvkami sú stabilnejšie v prašnom alebo vlhkom prostredí a vyžadujú menej častú údržbu. Tieto rozdiely umožňujú inžinierom vybrať vhodný typ na základe pracovných podmienok strojového zariadenia.

Aplikácie guľôčkových ložísk s otvorenou hlbokou drážkou
Otvorené ložiská sa bežne používajú v aplikáciách, ako sú vysokorýchlostné motory, presné prístroje a prostredia, kde sa udržiavajú čisté prevádzkové podmienky. Ich štruktúra umožňuje priamy prístup k mazaniu, vďaka čomu sú vhodné pre systémy s centralizovanými mazacími zariadeniami. Odvetvia ako textilné stroje, obrábacie stroje a mikromotory často ťažia z otvorených konštrukcií, keď sú možné časté mazacie cykly.

Aplikácie utesnených guľôčkových ložísk s hlbokými drážkami
Utesnené ložiská sú preferované v prostrediach, kde je problémom kontaminácia, ako sú domáce spotrebiče, automobilové komponenty a poľnohospodárske stroje. Keďže ich štruktúra zabraňuje prenikaniu prachu a vlhkosti, sú obzvlášť užitočné v zariadeniach, ktoré pracujú vo vonkajších alebo priemyselných podmienkach. Ich samostatné mazanie ich tiež robí ideálnymi pre stroje, kde je obmedzený prístup k údržbe.

Prípad spoločnosti NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG BEARING CO., LTD. je profesionálny výrobca zaoberajúci sa vývojom a výrobou malých a stredne veľkých, miniatúrnych guľkových ložísk. S viac ako 200 zamestnancami a ročnou výrobnou kapacitou 25 miliónov súprav spoločnosť dodáva ložiská široko používané v mikromotoroch, domácich spotrebičoch, komunikačných zariadeniach, zdravotníckych zariadeniach, textilných strojoch a dopravných systémoch. Ich pokročilé automatizované výrobné linky, podporované mikropočítačovým krokovým riadením, im umožňujú vyrábať ložiská otvoreného aj uzavretého typu, ktoré spĺňajú požiadavky rôznych aplikácií. Integráciou silnej technickej sily s presným testovacím zariadením spoločnosť zaisťuje, že jej produkty si udržia stabilitu v rôznych prevádzkových podmienkach.

Pokyny pre štrukturálny výber
Rozhodnutie medzi otvorenými a utesnenými ložiskami často závisí od faktorov, ako je prevádzková rýchlosť, čistota prostredia a dostupnosť údržby. Inžinieri zvyčajne pri výbere berú do úvahy nasledovné:

Podmienka Odporúčaný typ Dôvod
Čisté prostredie, vysokorýchlostná prevádzka Otvorené ložisko Nižšie trenie, ľahké premazávanie
Prašné alebo vlhké prostredie Utesnené ložisko Lepšia ochrana pred kontaminantmi
Možná častá údržba Otvorené ložisko Mazanie can be replenished easily
Obmedzený prístup údržby Utesnené ložisko Predmazané, dlhotrvajúce mazanie

Dlhodobé úvahy
Pri dlhodobej prevádzke môžu otvorené ložiská vyžadovať dôslednejšie monitorovanie a údržbu, aby sa predišlo predčasnému opotrebovaniu v dôsledku kontaminácie. Na druhej strane, utesnené ložiská, hoci vyžadujú menšiu údržbu, môžu časom zaznamenať degradáciu maziva, ktoré nemožno doplniť bez demontáže ložiska. Výber konštrukcie by preto mal byť vyvážený s očakávanou životnosťou a prevádzkovým prostredím strojového zariadenia.

Výhody a obmedzenia každej štruktúry
Štrukturálne rozdiely poskytujú výrazné výhody a obmedzenia. Otvorené ložiská sú výhodné pre vysokorýchlostné, ľahko udržiavateľné systémy, ale sú obmedzené ich náchylnosťou na kontamináciu. Utesnené ložiská sú výhodné z hľadiska odolnosti v drsnom prostredí, ale sú obmedzené vo vysokorýchlostnom výkone v dôsledku tesniaceho trenia. Pochopenie týchto kompromisov je nevyhnutné pri navrhovaní spoľahlivého vybavenia. $ $
